主頁 > 產品中心 > 微型減速箱 > 行星減速箱(高性能版) > Φ22mm 行星減速箱(SMD系列)
概述

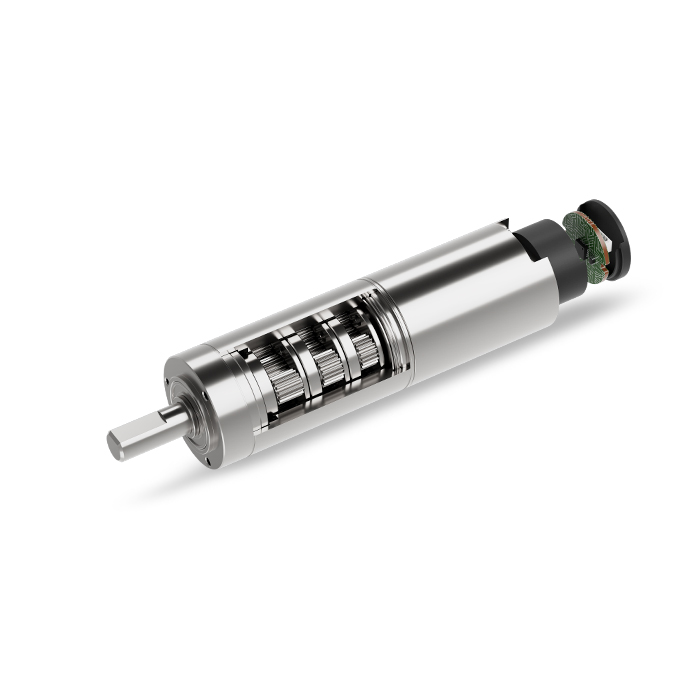

Φ22mm 行星減速箱(SMD系列)

型號:ZWSMD022022

直徑(mm):22

長度(mm):24.3~52.6

最大傳輸功率(W) :66

最大連續轉矩(Nm):5.5

最高連續輸入轉速(rpm):8000

環境溫度(℃) :-30…+85

輸出端軸承:滾珠軸承

* 該齒輪箱可根據客戶要求定制,并與對應電機整體出售。

減速箱技術數據

級數 1 2 3 4 5
減速比 3.71 9.7,14 43,66 94,112,134,159, 190,?? 246 415,592,989,1526
最大傳連續輸功率(W) 66 36 20 11 6
最大瞬時傳輸功率(W) 82.5 45 25 14 7
最大連續轉矩(Nm) 1 2.9 4.3 5.5 5.2
最大瞬時轉矩(Nm) 1.25 3.6 5.3 6.5 6.5
最高連續輸入轉速(rpm) 8000 8000 8000 8000 8000
最高瞬時輸入轉速(rpm) 10000 10000 10000 10000 10000
最大效率(%) 96 92 90 87 83
空載平均空回(°) 0.5 0.5 0.5 0.5 0.5
最大軸向動態載荷(N) 80 80 80 80 80
最大徑向載荷(離法蘭4mm處)(N) 100 145 150 150 150
齒輪箱長度L1(mm) 24.3 32.8 40.4 46.5 52.6
重量(G) 53 65 76 88 102

推薦型號

型號 額定電壓
(V)
空載數據 負載數據 總長
(mm)
齒輪箱額定容許力矩
(NM)
齒輪箱瞬間容許力矩
(NM)
減速比 減速箱長L1
(mm)
空載轉速
(rpm)
空載電流
(mA max)
負載轉速
(rpm)
負載電流
(mA Max)
轉矩
(NM)
ZWSMD022022-3.71 24 1914 150 1482 1000 0.06 56.3 1 1.25 3.71 24.3
ZWSMD022022-9.7 24 732 200 567 1200 0.14 64.8 2.9 3.6 9.7 32.8
ZWSMD022022-14 24 507 200 393 1200 0.20 14
ZWSMD022022-43 24 165 250 128 1500 0.60 72.4 4.3 5.3 43 40.4
ZWSMD022022-66 24 108 250 83 1500 0.92 66
ZWSMD022022-94 24 76 300 59 1800 1.27 78.5 5.5 6.5 94 46.5
ZWSMD022022-112 24 63 300 49 1800 1.51 112
ZWSMD022022-134 24 53 300 41 1800 1.81 134
ZWSMD022022-159 24 45 300 35 1800 2.14 159
ZWSMD022022-190 24 37 300 29 1800 2.56 190
ZWSMD022022-246 24 29 300 22 1800 3.32 246
ZWSMD022022-415 24 17 350 13 2200 5.34 84.6 5.2 6.5 415 52.6
ZWSMD022022-592 24 12 350 9 2200 7.62 592
ZWSMD022022-989 24 7 350 6 2200 12.72 989
ZWSMD022022-1526 24 5 350 4 2200 19.63 1526
*注:以上具體參數可根據客戶要求定制。

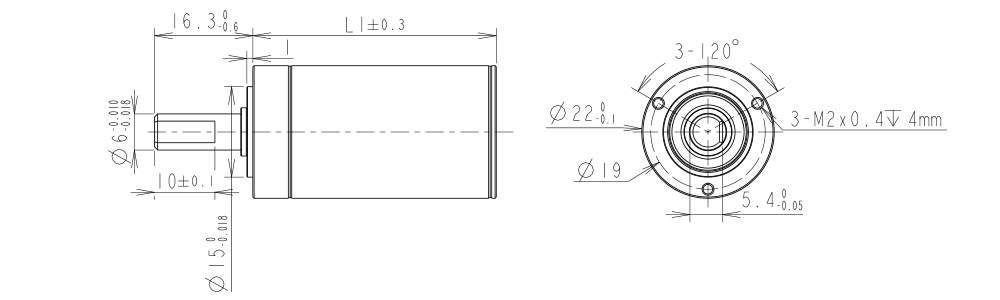

設計圖紙
