概述
減速箱技術數據
| 級數 | 2 | 3 | 4 |
| 減速比 | 16,21,26,28,35 | 62,83, 103,111,138,150,172,186,231 | 243,326,406, 439,546,590, 679,734,794, 913,987,1135,1227,1526 |
| 最大傳連續輸功率（W） | 2.2 | 1.1 | 0.6 |
| 最大瞬時傳輸功率（W） | 2.8 | 1.4 | 0.8 |
| 最大連續轉矩(Nm) | 0.25 | 0.3 | 0.35 |
| 最大瞬時轉矩(Nm) | 0.3 | 0.38 | 0.41 |
| 最高連續輸入轉速(rpm) | 16000 | 16000 | 16000 |
| 最高瞬時輸入轉速(rpm) | 20000 | 20000 | 20000 |
| 最大效率(%) | 75 | 65 | 55 |
| 空載平均空回(°) | 1.5 | 1.8 | 2.1 |
| 最大軸向動態載荷（N） | 20 | 20 | 20 |
| 最大徑向載荷（離法蘭4mm處）(N) | 45 | 60 | 60 |
| 齒輪箱長度L1(mm) | 17.5 | 23.3 | 27.8 |
| 重量（G） | 12.4 | 15.5 | 18.6 |
推薦型號
| 型號 | 額定電壓 (V) |
空載數據 | 負載數據 | 總長 (mm) |
齒輪箱額定容許力矩 (NM) |
齒輪箱瞬間容許力矩(NM) | 減速比 | 減速箱長 L1 (mm) |
|||
| 空載轉速 （rpm） |
空載電流 （mA max） |
負載轉速 （rpm） |
負載電流 （mA Max） |
轉矩 （NM） |
|||||||
| ZWSMD012012-16 | 12 | 1836 | 117 | 1284 | 1000 | 0.034 | 43.5 | 0.25 | 0.3 | 16 | 17.5 |
| ZWSMD012012-21 | 12 | 1365 | 117 | 955 | 1000 | 0.042 | 21 | ||||
| ZWSMD012012-26 | 12 | 1098 | 117 | 768 | 1000 | 0.052 | 26 | ||||
| ZWSMD012012-28 | 12 | 1015 | 117 | 710 | 1000 | 0.056 | 28 | ||||
| ZWSMD012012-35 | 12 | 816 | 117 | 571 | 1000 | 0.070 | 35 | ||||
| ZWSMD012012-62 | 12 | 465 | 117 | 325 | 1000 | 0.100 | 49.3 | 0.3 | 0.38 | 62 | 23.3 |
| ZWSMD012012-83 | 12 | 346 | 117 | 242 | 1000 | 0.134 | 83 | ||||
| ZWSMD012012-103 | 12 | 278 | 117 | 195 | 1000 | 0.167 | 103 | ||||
| ZWSMD012012-111 | 12 | 257 | 117 | 180 | 1000 | 0.181 | 111 | ||||
| ZWSMD012012-138 | 12 | 207 | 117 | 145 | 1000 | 0.225 | 138 | ||||
| ZWSMD012012-150 | 12 | 191 | 117 | 134 | 1000 | 0.243 | 150 | ||||
| ZWSMD012012-172 | 12 | 166 | 117 | 116 | 1000 | 0.279 | 172 | ||||
| ZWSMD012012-186 | 12 | 154 | 117 | 108 | 1000 | 0.302 | 186 | ||||
| ZWSMD012012-231 | 12 | 124 | 117 | 89 | 1000 | 0.350 | 231 | ||||
| ZWSMD012012-243 | 12 | 118 | 117 | 80 | 800 | 0.350 | 53.8 | 0.35 | 0.41 | 243 | 27.8 |
| ZWSMD012012-326 | 12 | 88 | 117 | 67 | 800 | 0.350 | 326 | ||||
| ZWSMD012012-406 | 12 | 70 | 117 | 57 | 800 | 0.350 | 406 | ||||
| ZWSMD012012-439 | 12 | 65 | 117 | 54 | 800 | 0.350 | 439 | ||||
| ZWSMD012012-546 | 12 | 52 | 117 | 45 | 800 | 0.350 | 546 | ||||
| ZWSMD012012-590 | 12 | 48 | 117 | 42 | 800 | 0.350 | 590 | ||||
| ZWSMD012012-679 | 12 | 42 | 117 | 38 | 800 | 0.350 | 679 | ||||
| ZWSMD012012-734 | 12 | 39 | 117 | 35 | 800 | 0.350 | 734 | ||||
| ZWSMD012012-794 | 12 | 36 | 117 | 33 | 800 | 0.350 | 794 | ||||
| ZWSMD012012-913 | 12 | 31 | 117 | 29 | 800 | 0.350 | 913 | ||||
| ZWSMD012012-987 | 12 | 29 | 117 | 27 | 800 | 0.350 | 987 | ||||
| ZWSMD012012-1135 | 12 | 25 | 117 | 23 | 800 | 0.350 | 1135 | ||||
| ZWSMD012012-1227 | 12 | 23 | 117 | 21 | 800 | 0.350 | 1227 | ||||
| ZWSMD012012-1526 | 12 | 19 | 117 | 18 | 800 | 0.350 | 1526 | ||||
*注：以上具體參數可根據客戶要求定制。

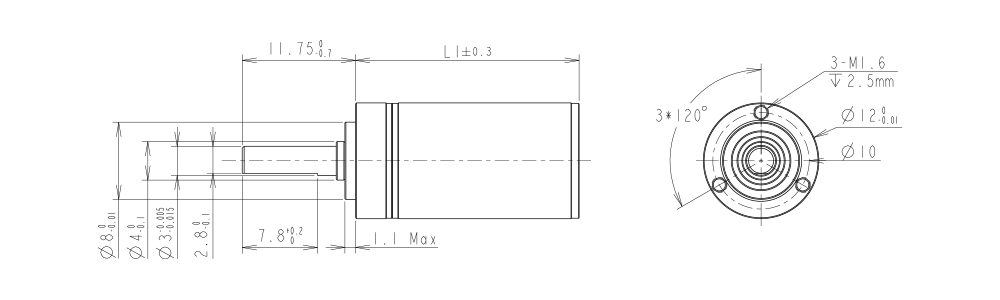

設計圖紙
查看詳情
資料下載
Φ12mm 行星減速箱（SMD系列）規格書
